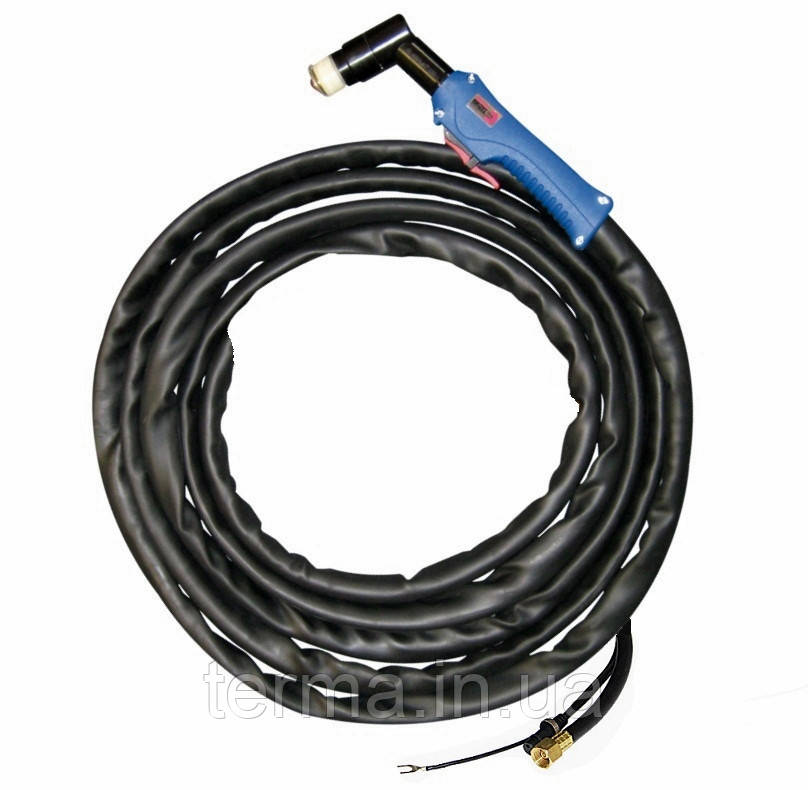

Плазмовий різак ABIPLAS CUT 150

з гаєчним роз'ясненнями роз'ємом підключення (ЕА), 6 метрів

Загальні характеристики різаків за стандартом EN 60974-7

Вид застосування: Плазмова різка/оброблення крайок

вид струму: постійний струм

вил охолодження: повітряне охолодження

позначення напруги: 500 макс. величина

(клас напруги M)

експлуатаційний тип: одногазовый плазмовий різак

мін/макс величина тиску газу: хв. 4,8 бар / макс. 7,0 бар



Вимоги до підключення різака

  1. Використовувати тільки очищений від бруду, масла і води стиснене повітря.

  2. Звертати увагу на відповідність і міцність з'єднання.

  3. Роз'єм підключення до установки повинен відповідати виду безпеки IP3X за стандартом EN 60 529.

  4. Встановити відповідний тиск повітря (проточне тиск), звернути увагу на достатню кількість повітря. Недостатня кількість повітря призводить до термічного перегріву.



Шланговий пакет

Стандартна комплектація: 6 м (12 м)

Підключення ток / повітря - кабель: G1/4"

Виконання: різьбове або центральне підключення

Технічні характеристики



Плазмовий різак



ABIPLAS® CUT 150 /

ABIPLAS® CUT MT 150



Вид використання

ручний / автоматичний

Контрольний (пілотний) струм

15-27A (макс. 29A)

Определение тока и соответств. ПВ



150A / 60 %

120A / 100 %

Вид газа

сжатый воздух

Подача газа



230 л/мин.

Рабочее (проточное давление)

давление при входе в резак (бар)

5 – 5,5

Величина воздуха устанавливается



Отвір форсунки 1,8 мм

Плазменный воздух (л/мин)



прибл. 39

Воздух мягкого пуска (л/мин)

≥ 15

Время продувки сек)

60

Выбор плазм. сопла





1,2 мм / до 70A



1,5 мм / 70 – 90A



1,6 мм / 90 – 120A



1,8 мм / 120 – 150A

1,2 мм длины / макс. 50A

3,0 мм для строжки

Стандарт для резки



Указание: Данные о режимах резки являются лишь стандартом, так как они сильно зависят от следующих факторов!

Вид и качество материала; давление и чистота сжатого воздуха; температура режущего изделия; желаемое качество резки; состояние электрода и плазменного сопла;

расстояние и положение резака к изделию; источник питания – характеристика; скорость резки.

Толщина материала

(мм)

Сталь

50 (макс.55) при 150A

35 (макс.45) при 120A

Нержавеющая сталь

40 (макс.45) при 150A

30 (макс.40) при 120A

Алюминий

35 (макс.40) при 150A

25 (макс.35) при 120A

Указания по норме: Соответствует требованиям стандарта EN 60 974-7



Оснащення головки різака

  1. Вкрутити ізолятор і міцно затягнути

Дуже сильна затягування призводить до пошкоджень різьби на ізоляторі.

  1. а. Вставте електрод (ABIPLAS® CUT 70/150/MT150) б . Вкрутіть електрод і закріпіть його зусиллям руки (ABIPLAS® CUT 110/MT 110). Вгвинчування електрода великим зусиллям призводить до пошкоджень різьби.

  2. Надіньте кільце завихрительное

  • Зверніть увагу на правильне положення!

  • Отвори для повітря знаходяться завжди в напрямку кінчика електрода.

4. Настроміть вибране плазмообразующее сопло.

  • Підбір сопла плазмового залежить в основному від товщини матеріалу, що розрізається і сили струму.

– Стандартами є:

ABIPLAS® CUT 150/

Стандарт

1,2

70

MT150

Стандарт

1,5

70-90



Стандарт

1,6

90-120



Стандарт

1,8

120-150



З пазом довге

1,2

50



Для строжки

3,0





Несправність / Причина



Несправність

Можлива причина

Недостатнє проникнення

  • падіння тиску під час різання внаслідок неправильно встановленого регулятора тиску



  • занадто висока швидкість різання



  • занадто великий кут нахилу різака



  • занадто велика товщина матеріалу



  • комплектуючі різака зношені або пошкоджені



  • неправильно встановлена ступінь потужності

Світлова дуга різання переривається

  • занадто низька швидкість різання



  • занадто велика відстань різака від виробу



  • дуже товстий матеріал



  • занадто низька ступінь потужності

Сильне утворення задирок (граду)

  • занадто низька або висока швидкість різання



  • комплектуючі зношені або пошкоджені



  • неправильно встановлена ступінь потужності

Вигоріле сопло

  • сопло пошкоджено або не закріплено



  • контакт з виробом



  • дуже швидкий старт різання на кромці виробу



  • сильні бризки при згоранні отворів



  • занадто часте або тривале запалення контрольної дуги в повітрі



  • занадто сильна контрольна дуга (залежить від джерела живлення)

Сильне згоряння електрода

  • падіння тиску під час різання внаслідок неправильно встановленого регулятора тиску



  • незакріплений електрод



  • занадто часте або тривале запалення контрольної дуги в повітрі



Компанія "ТЕРМА" реалізує тільки оригінальні німецькі плазмотрони та комплекуючі ABICOR BINZEL.

Характеристики
Основні
ВиробникAbicor Binzel
Країна виробникНімеччина
Гарантійний термін12 міс
Користувальницькі характеристики
Якісний рез50 мм
Довжина рукава6 метрів
Тип плазмотронаДля ручного різання
Навантаження 150 А60% ПВ
Навантаження 120 А100% ПВ
Роздільий рез55 мм
Тип охолодженняПовітряне
Роз'ємЕА (гайка G 1/4")
