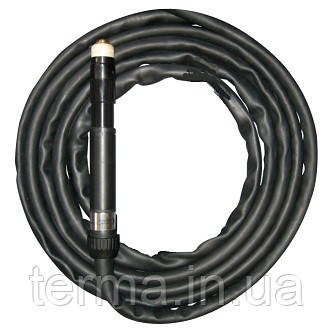

Плазмовий різак ABIPLAS CUT 110 MT
для автоматизованоЇ різки з гаєчним роз'ясненнями роз'ємом підключення (ЕА)
Загальні характеристики різаків за стандартом EN 60974-7
Вид застосування: Плазмова різка/оброблення крайок
вид струму: постійний струм
вил охолодження: повітряне охолодження
позначення напруги: 500 макс. величина
(клас напруги M)
експлуатаційний тип: одногазовый плазмовий різак
мін/макс величина тиску газу: хв. 4,8 бар / макс. 7,0 бар
Вимоги до підключення різака
-
Використовувати тільки очищений від бруду, масла і води стиснене повітря.
-
Звертати увагу на відповідність і міцність з'єднання.
-
Роз'єм підключення до установки повинен відповідати виду безпеки IP3X за стандартом EN 60 529.
-
Встановити відповідний тиск повітря (проточне тиск), звернути увагу на достатню кількість повітря. Недостатня кількість повітря призводить до термічного перегріву.
Шланговий пакет
Стандартна комплектація: 6 м (12 м)
Підключення ток / повітря - кабель: G1/4"
Виконання: різьбове або центральне підключення
Технічні характеристики
Плазмовий різак |
ABIPLAS® CUT 110 / ABIPLAS® CUT MT 110 |
Вид використання |
ручний / автоматичний |
Контрольний (пілотний) струм |
15-25A (макс. 27A) |
Визначення струму та відповідн. ПВ |
110A / 60 % 90A / 100 % |
Вид газу |
стиснене повітря |
Подача газу |
180 л/хв. |
Робочий (проточне тиск) тиск при вході в різак (бар) |
5 – 5,5 |
Величина повітря встановлюється |
Отвір форсунки 1,4 мм |
Плазмовий повітря (л/хв) |
прибл. 30 |
Повітря м'якого пуску (л/хв) |
≥ 15 |
Час продувки сек) |
60 |
Вибір плазм. сопла
|
1,0 мм / 30-50A 1,2 мм / 40 – 70A 1,4 мм / 70 – 90A 1,6 мм / 90 – 110A 1,2 мм довжини / макс. 50A 2,6 мм для строжки |
Стандарт для різання
|
Вказівка: Дані про режими різання є лише стандартом, так як вони сильно залежать від наступних факторів! Вид і якість матеріалу; тиск і чистота стисненого повітря; температура ріжучого вироби; бажане якість різання; стан електрода і сопла плазмового; відстань і положення різака до виробу; джерело живлення – характеристика; швидкість різання. |
Товщина матеріалу |
(мм) |
Сталь |
35 (макс. 40) при 90 А 30 (макс. 35) при 90 A |
Нержавіюча сталь |
30 (макс. 35) при 110A 25 (макс. 30) при 90 A |
Алюміній |
25 (макс. 30) при 110A 20 (макс. 25) при 90 A |
Вказівки по нормі: Відповідає вимогам стандарту EN 60 974-7 |
Оснащення головки різака
-
Вкрутити ізолятор і міцно затягнути
Дуже сильна затягування призводить до пошкоджень різьби на ізоляторі.
-
а. Вставте електрод (ABIPLAS® CUT 70/150/MT150) б . Вкрутіть електрод і закріпіть його зусиллям руки (ABIPLAS® CUT 110/MT 110). Вгвинчування електрода великим зусиллям призводить до пошкоджень різьби.
-
Надіньте кільце завихрительное
-
Зверніть увагу на правильне положення!
-
Отвори для повітря знаходяться завжди в напрямку кінчика електрода.
4. Настроміть вибране плазмообразующее сопло.
-
Підбір сопла плазмового залежить в основному від товщини матеріалу, що розрізається і сили струму.
– Стандартами є:
ABIPLAS® CUT 110/ |
Стандарт |
1,0 |
30-50 |
MT110 |
Сдандарт |
1,2 |
40-70 |
|
Стандарт |
1,4 |
70-90 |
|
|
1,6 |
90-110 |
|
Довге |
1,2 |
50 |
|
З пазом довге |
1,2 |
50 |
|
Для строжки |
2,6 |
|
Несправність / Причина
Несправність |
Можлива причина |
Недостатнє проникнення |
|
|
|
|
|
|
|
|
|
|
|
Світлова дуга різання переривається |
|
|
|
|
|
|
|
Сильне утворення задирок (граду) |
|
|
|
|
|
Вигоріле сопло |
|
|
|
|
|
|
|
|
|
|
|
Сильне згоряння електрода |
|
|
|
|
|
Компанія "ТЕРМА" реалізує тільки оригінальні німецькі плазмотрони та комплекуючі ABICOR BINZEL.
Основні | |
---|---|
Виробник | Abicor Binzel |
Країна виробник | Німеччина |
Гарантійний термін | 12 міс |
Користувальницькі характеристики | |
Газ для м'якого підпалу | 15 л/хв |
Проходження газу після відключення | не менше 60 сек |
Якісний рез | 35 мм |
Довжина рукава | 6 метрів |
Робочий тиск | 5 - 5, 5 бар |
Тип плазмотрона | Для механізованого різання (МТ) |
Навантаження 110А | 60% ПВ |
Плазмовий газ | близько 30 л/хв |
Забезпечення газом : | близько 180 л/хв |
Навантаження 90А | 100% ПВ |
Роздільий рез | 40 мм |
Тип охолодження | Повітряне |
Довжина кабелю | 6 м |
Роз'єм | ЕА (гайка G 1/4") |
Тип | Різак |
- Ціна: 17 133 ₴
