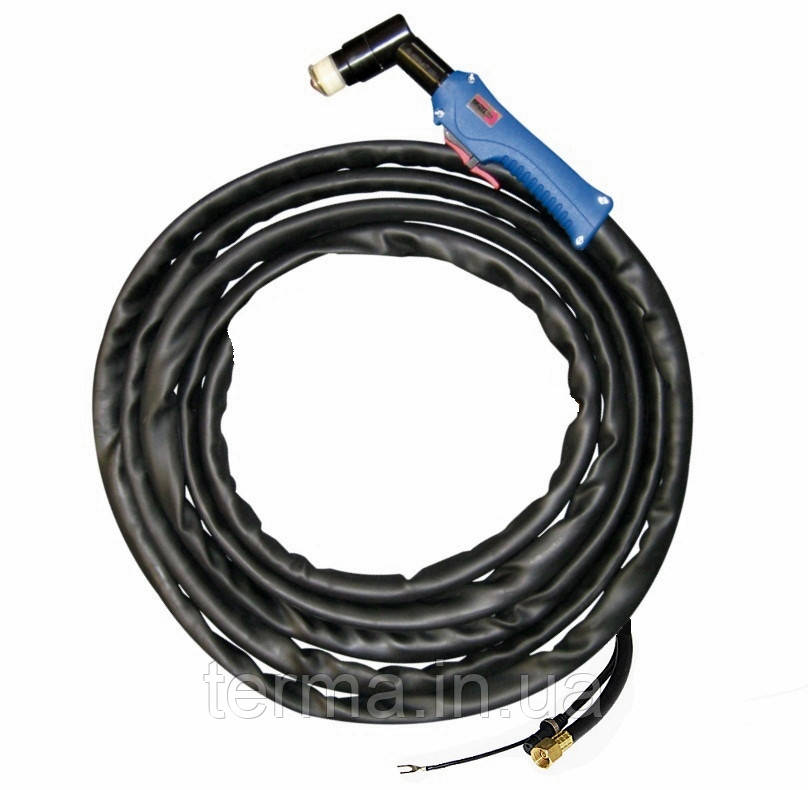

Плазмовий різак ABIPLAS CUT 110 / 6 м / EA

14 168 ₴

  • Готово до відправки
  • Код: 745.D001
Плазмовий різак ABIPLAS CUT 110 / 6 м / EA
14 168 ₴
Готово до відправкиПлазмовий різак ABIPLAS CUT 110 / 6 м / EA
+380 (67) 694-05-81
+380 (67) 694-05-81
повернення товару протягом 14 днів за рахунок покупця

Плазмовий різак ABIPLAS CUT 110

Для механізованого різання. Гаєчний роз'єм підключення (ЕА)

Загальні характеристики різаків за стандартом EN 60974-7

Вид застосування: Плазмова різка/оброблення крайок

вид струму: постійний струм

вил охолодження: повітряне охолодження

позначення напруги: 500 макс. величина

(клас напруги M)

експлуатаційний тип: одногазовый плазмовий різак

мін/макс величина тиску газу: хв. 4,8 бар / макс. 7,0 бар



Вимоги до підключення різака

  1. Використовувати тільки очищений від бруду, масла і води стиснене повітря.

  2. Звертати увагу на відповідність і міцність з'єднання.

  3. Роз'єм підключення до установки повинен відповідати виду безпеки IP3X за стандартом EN 60 529.

  4. Встановити відповідний тиск повітря (проточне тиск), звернути увагу на достатню кількість повітря. Недостатня кількість повітря призводить до термічного перегріву.



Шланговий пакет

Стандартна комплектація: 6 м (12 м)

Підключення ток / повітря - кабель: G1/4"

Исполнение:                                       резьбовое или центральное подключение

Технічні характеристики



Плазменный резак

ABIPLAS® CUT 110 /

ABIPLAS® CUT MT 110

Вид використання

ручной / автоматический

Контрольний (пілотний) струм

15-25A (макс. 27A)

Визначення струму та відповідн. ПВ

110A / 60 %

90A / 100 %

Вид газу

стиснене повітря

Подача газу

180 л/хв.

Робочий (проточне тиск)

тиск при вході в різак (бар)

5 – 5,5

Величина повітря встановлюється

Отверстием форсунки 1,4 мм

Плазмовий повітря (л/хв)

прибл. 30

Повітря м'якого пуску (л/хв)

≥ 15

Час продувки сек)

60

Вибір плазм. сопла



1,0 мм / 30-50A

1,2 мм / 40 – 70A

1,4 мм / 70 – 90A

1,6 мм / 90 – 110A

1,2 мм довжини / макс. 50A

2,6 мм для строжки

Стандарт для різання



Вказівка: Дані про режими різання є лише стандартом, так як вони сильно залежать від наступних факторів!

Вид і якість матеріалу; тиск і чистота стисненого повітря; температура ріжучого вироби; бажане якість різання; стан електрода і сопла плазмового;

відстань і положення різака до виробу; джерело живлення – характеристика; швидкість різання.

Товщина матеріалу

(мм)

Сталь

35 (макс. 40) при 90 А

30 (макс. 35) при 90 A

Нержавіюча сталь

30 (макс. 35) при 110A

25 (макс. 30) при 90 A

Алюміній

25 (макс. 30) при 110A

20 (макс. 25) при 90 A

Вказівки по нормі: Відповідає вимогам стандарту EN 60 974-7



Оснащення головки різака

  1. Вкрутить изолятор и крепко затянуть

Очень сильная затяжка приводит к повреждениям резьбы на изоляторе.

  1. а. Вставте електрод (ABIPLAS® CUT 70/150/MT150) б . Вкрутіть електрод і закріпіть його зусиллям руки (ABIPLAS® CUT 110/MT 110). Вгвинчування електрода великим зусиллям призводить до пошкоджень різьби.

  2. Надіньте кільце завихрительное

  • Зверніть увагу на правильне положення!

  • Отвори для повітря знаходяться завжди в напрямку кінчика електрода.

4. Настроміть вибране плазмообразующее сопло.

  • Підбір сопла плазмового залежить в основному від товщини матеріалу, що розрізається і сили струму.

– Стандартами є:

ABIPLAS® CUT 110/

Стандарт

1,0

30-50

MT110

Сдандарт

1,2

40-70



Стандарт

1,4

70-90





1,6

90-110



Довге

1,2

50



З пазом довге

1,2

50



Для строжки

2,6





Неисправность / Причина



Несправність

Можлива причина

Недостатнє проникнення

  • падіння тиску під час різання внаслідок неправильно встановленого регулятора тиску



  • занадто висока швидкість різання



  • занадто великий кут нахилу різака



  • слишком большая толщина материала



  • комплектующие резака изношены или повреждены



  • неправильно установленная ступень мощности

Световая дуга резки прерывается

  • слишком низкая скорость резки



  • слишком большое расстояние резака от изделия



  • слишком толстый материал



  • слишком низкая ступень мощности

Сильное образование заусениц (града)

  • слишком низкая или высокая скорость резки



  • комплектующие изношены или повреждены



  • неправильно установленная ступень мощности

Выгоревшее сопло

  • сопло повреждено или не закреплено



  • контакт с изделием



  • сильно быстрый старт резки на кромке изделия



  • сильные брызги при прожигании отверстий



  • занадто часте або тривале запалення контрольної дуги в повітрі



  • занадто сильна контрольна дуга (залежить від джерела живлення)

Сильне згоряння електрода

  • падіння тиску під час різання внаслідок неправильно встановленого регулятора тиску



  • незакріплений електрод



  • занадто часте або тривале запалення контрольної дуги в повітрі



Компанія "ТЕРМА" реалізує тільки оригінальні німецькі плазмотрони та комплекуючі ABICOR BINZEL.

Характеристики
Основні
ВиробникAbicor Binzel
Країна виробникНімеччина
Гарантійний термін12 міс
Користувальницькі характеристики
Газ для м'якого підпалу15 л/хв
Проходження газу після відключенняне менше 60 сек
Якісний рез35 мм
Довжина рукава6 метрів
Робочий тиск5 - 5, 5 бар
Тип плазмотронаДля ручного різання
Навантаження 110А60% ПВ
Плазмовий газблизько 30 л/хв
Забезпечення газом :близько 180 л/хв
Навантаження 90А100% ПВ
Роздільий рез40 мм
Тип охолодженняПовітряне
Роз'ємЕА (гайка G 1/4")
