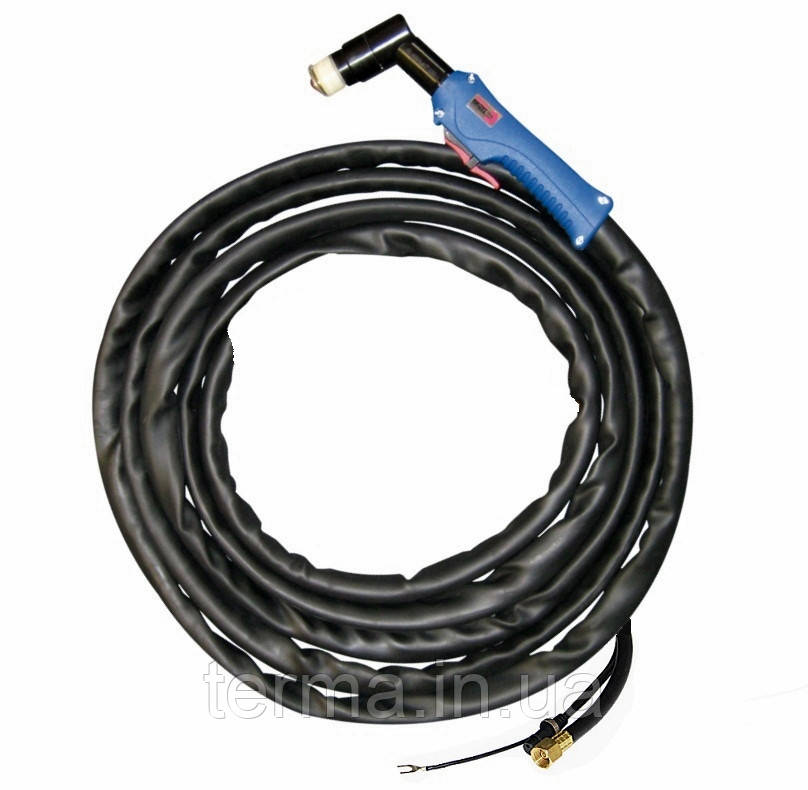

Плазмотрон ABIPLAS CUT 70 / 6 м / EA

13 529 ₴

  • Готово до відправки
  • Код: 742.D004
Плазмотрон ABIPLAS CUT 70 / 6 м / EA
13 529 ₴
Готово до відправкиПлазмотрон ABIPLAS CUT 70 / 6 м / EA
+380 (67) 694-05-81
  • +380 (50) 324-05-81
+380 (67) 694-05-81
  • +380 (50) 324-05-81
повернення товару протягом 14 днів за рахунок покупця

Плазмотрон ABIPLAS CUT 70 / 6 м / EA

Загальні характеристики різаків за стандартом EN 60974-7

Вид застосування: Плазмова різка/оброблення крайок

вид струму: постійний струм

вил охолодження: повітряне охолодження

позначення напруги: 500 макс. величина

(клас напруги M)

експлуатаційний тип: одногазовый плазмовий різак

мін/макс величина тиску газу: хв. 4,8 бар / макс. 7,0 бар



Требования к подключению резака

  1. Використовувати тільки очищений від бруду, масла і води стиснене повітря.

  2. Звертати увагу на відповідність і міцність з'єднання.

  3. Роз'єм підключення до установки повинен відповідати виду безпеки IP3X за стандартом EN 60 529.

  4. Встановити відповідний тиск повітря (проточне тиск), звернути увагу на достатню кількість повітря. Недостатня кількість повітря призводить до термічного перегріву.



Шланговый пакет

Стандартная комплектация:             6 м (12 м)

Підключення ток / повітря - кабель: G1/4"

Исполнение:                                       резьбовое или центральное подключение

Технічні характеристики



Плазменный резак

ABIPLAS® CUT 70

Вид використання

ручний

Контрольний (пілотний) струм

15-22A (макс. 25A)

Визначення струму та відповідн. ПВ

70A / 60 %

50A / 100 %

Вид газу

стиснене повітря

Подача газу

прибл. 155 л/хв

Робочий (проточне тиск)

тиск при вході в різак (бар)

5 – 5,5

Величина повітря встановлюється

Отвір форсунки 1,1 мм

Плазмовий повітря (л/хв)

прибл. 22

Повітря м'якого пуску (л/хв)

≥ 12

Час продувки сек)

60

Вибір плазм. сопла



0,9 мм / до 30A



1,1 мм / 30 – 60A



1,2 мм / 50 – 70A

1,1 мм довжини / макс. 50A

Стандарт для різання



Вказівка: Дані про режими різання є лише стандартом, так як вони сильно залежать від наступних факторів!

Вид і якість матеріалу; тиск і чистота стисненого повітря; температура ріжучого вироби; бажане якість різання; стан електрода і сопла плазмового;

відстань і положення різака до виробу; джерело живлення – характеристика; швидкість різання.

Товщина матеріалу

мм :

Сталь

20 (макс. 25) при 70 А

13 (макс. 15) при A 50

Нержавіюча сталь

18 (макс. 25) при 70 A

13 (макс. 15) при A 50

Алюміній

15 (макс. 20) при 70 A

8 (макс. 10) при 50A

Вказівки по нормі: Відповідає вимогам стандарту EN 60 974-7



Оснащення головки різака

  1. Вкрутить изолятор и затянуть

Дуже сильна затягування призводить до пошкоджень різьби на ізоляторі.

  1. а. Вставте електрод (ABIPLAS® CUT 70/150/MT150) б . Вкрутіть електрод і закріпіть його зусиллям руки (ABIPLAS® CUT 110/MT 110). Вгвинчування електрода великим зусиллям призводить до пошкоджень різьби.

  2. Надіньте кільце завихрительное

  • Зверніть увагу на правильне положення!

  • Отвори для повітря знаходяться завжди в напрямку кінчика електрода.

4. Настроміть вибране плазмообразующее сопло.

  • Підбір сопла плазмового залежить в основному від товщини матеріалу, що розрізається і сили струму.

– Стандартами є:

Тип

Плазмове сопло

Ø [мм]

Сила струму [A]

ABIPLAS® CUT 70

Стандарт

0,8

20



Стандарт

0,9

30



Стандарт

1,1

30-60



Довге

1,2

50-70



Несправність / Причина



Несправність

Можлива причина

Недостатнє проникнення

  • падіння тиску під час різання внаслідок неправильно встановленого регулятора тиску



  • занадто висока швидкість різання



  • занадто великий кут нахилу різака



  • занадто велика товщина матеріалу



  • комплектуючі різака зношені або пошкоджені



  • неправильно встановлена ступінь потужності

Світлова дуга різання переривається

  • занадто низька швидкість різання



  • занадто велика відстань різака від виробу



  • дуже товстий матеріал



  • занадто низька ступінь потужності

Сильне утворення задирок (граду)

  • занадто низька або висока швидкість різання



  • комплектуючі зношені або пошкоджені



  • неправильно встановлена ступінь потужності

Вигоріле сопло

  • сопло пошкоджено або не закріплено



  • контакт з виробом



  • дуже швидкий старт різання на кромці виробу



  • сильні бризки при згоранні отворів



  • слишком частое или долгое зажигание контрольной дуги в воздухе



  • слишком сильная контрольная дуга (зависит от источника питания)

Сильное сгорание электрода

  • падение давления во время резки вследствие неправильно установленного регулятора давления



  • незакрепленный электрод



  • слишком частое или долгое зажигание контрольной дуги в воздухе



Характеристики
Основні
ВиробникAbicor Binzel
Країна виробникНімеччина
Гарантійний термін12 міс
Користувальницькі характеристики
Газ для м'якого підпалу12 л/хв
Проходження газу після відключенняне менше 60 сек
Якісний рез20 мм
Довжина рукава6 метрів
роз'єм підключенняЕА (гайка G 1/4")
Робочий тиск5 - 5, 5 бар
Плазмовий газблизько 22 л/хв
Забезпечення газом :близько 155 л/хв
Роздільий рез25 мм
Навантаження 50А100% ПВ
Навантаження 70А60% ПВ
Тип охолодженняПовітряне
