Кабель зварювальний гнучкий КГ 1Х50

310 ₴/м

Мінімальна сума замовлення на сайті — 400 грн

  • Готово до відправки
Кабель зварювальний гнучкий КГ 1Х50
310 ₴/м
Готово до відправкиКабель зварювальний гнучкий КГ 1Х50
+380 (67) 694-05-81
+380 (67) 694-05-81
повернення товару протягом 14 днів за рахунок покупця

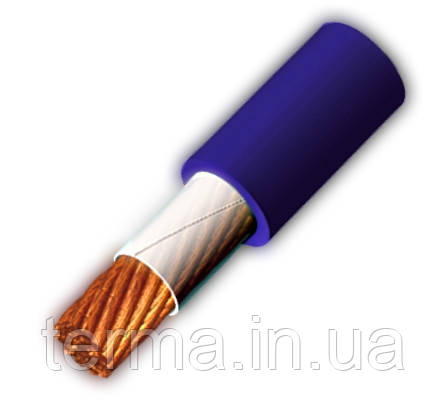

Кабель КГ 1Х50


Кабель гнучкий мідний КГ використовується для приєднання пересувних механізмів до електричних мереж при вигинах з радіусом не менше 8 діаметрів кабелю при температурі навколишнього середовища від -40°С до +50°С.

Конструкція:

Кабель гнучкий КГ має круглі мідні скручені багатодротові струмопровідні жили, 5 класу гнучкості.

Ізоляція і оболонка:

Ізоляція кабелів гнучких КГНВ виконана з полівінілхлоридного пластикату ПВХ, для ізоляції КГНВнг використовують полівінілхлоридний пластикат зі зниженою горючістю, а для ізоляції КГНВнгLS використовується полівінілхлоридний пластикат зі зниженою горючістю та зі зниженим димогазовиделеніем.

Технічні характеристики КГНВ:

Електричне опір струмопровідних жил постійному струму, перелічене на 1 км довжини кабелю і температуру 20 °С повинна відповідати:

- при прийманні і постачанні ГОСТ 22483-77;

- на период эксплуатации и хранения не более 110 % от нормируемого при приемке и поставке.

Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, должно быть не менее:

- при приемке и поставке – 50 МОм;

- на период эксплуатации и хранения –0,05 МОм.

Кабель гибкий медный КГНВ выдерживает испытательное переменное напряжение номинальной частоты 50 Гц в течение 5 мин:

- 2,5 кВ – при приемке и поставке для многожильных кабелей без погружения в воду, а для одножильных – с погружением в воду;

- 1,5 кВ – на период эксплуатации и хранения.

Кабель гнучкий КГНВ стійкі до поширення полум'я в умовах одиночної прокладки.

Кабель гнучкий КГНВнг, КГНВнгLS стійкі до поширення полум'я в умовах прокладки в пучках (ДСТУ 4237-3-22, категорія А).

Кабель КГНВ стійкий до впливу ультрафіолету (сонячного випромінювання).

Кабель КГНВ стійкий до дії мастил і дизельного палива.

Будівельна довжина кабелю КГНВ з номінальним перерізом основних жил до 35 мм2 включно повинна бути не менше 150 м кабелю з номінальним перерізом основних жил 50 мм2 і вище – не менше 125 м.

Тривало допустима температура нагріву жив 70 °С.

Растягивающие усилия на кабель гибкий КГНВ должно быть не более 19,6 Н (2 кгс) на 1 мм2 суммарного сечения всех жил.

Радиус изгиба кабелей КГНВ при монтаже и эксплуатации не менее 8 диаметров кабеля.

Допустимые токовые нагрузки кабеля КГНВ

Номинальное сечение жил, мм

Допустимые токовые нагрузки кабелей, А

Одножильных

Двухжильных

Трехжильных

Четырехжильных

1

22

19

15

14

1,5

32

27

24

22

2,5

43

36

31

29

4

56

47

40

37

6

70

59

52

48

10

94

79

69

64

16

124

104

90

84

25

163

137

118

110

Конструктивные данные

Число жил и сечение, мм

Номинальное напряжение, кВ

Номинальный наружный диаметр кабеля, мм

Расчетная масса 1км. Кабеля, кг

КГНВ 1х10

0,66

5,1

36

КГНВ 1х1,5

0,66

5,3

41,4

КГНВ 1х2,5

0,66

5,8

54,1

КГНВ 1х4

0,66

6,4

73,5

КГНВ 1х6

0,66

7,0

96,4

КГНВ 1х10

0,66

10,2

181

КГНВ 1х16

0,66

11,1

244

КГНВ 1х25

0,66

13,4

360

КГНВ 1х35

0,66

14,2

458

КГНВ 1х50

0,66

17,4

644

КГНВ 1х70

0,66

19,2

861

Характеристики
Основні
ВиробникБердянський кабельний завод
Країна виробникУкраїна
УпаковкаБухта
Конструкція кабелюГнучка
Тип дротуСиловий
Інформація для замовлення
  • Ціна: 310 ₴/м
