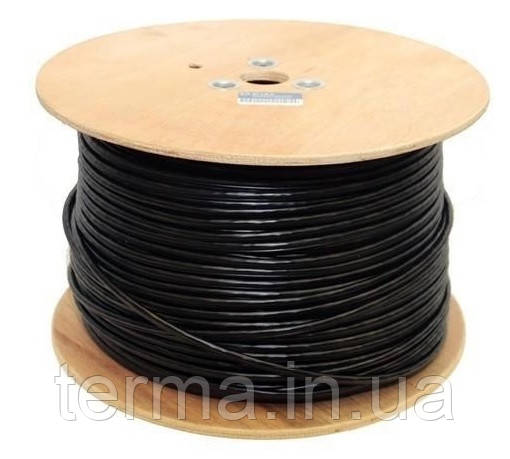

Кабель зварювальний гнучкий КГНВ 1Х16

120 ₴/м

Мінімальна сума замовлення на сайті — 400 грн

  • Немає в наявності
Кабель зварювальний гнучкий КГНВ 1Х16
120 ₴/м
Немає в наявностіКабель зварювальний гнучкий КГНВ 1Х16
+380 (67) 694-05-81
+380 (67) 694-05-81
повернення товару протягом 14 днів за рахунок покупця

Кабель КГНВ 1Х16


Кабель гнучкий мідний КГНВ використовується для приєднання пересувних механізмів до електричних мереж при вигинах з радіусом не менше 8 діаметрів кабелю при температурі навколишнього середовища від -40°С до +50°С.

Конструкція:

Кабель гнучкий КГНВ має круглі мідні скручені багатодротові струмопровідні жили, 5 класу гнучкості.

Ізоляція і оболонка:

Ізоляція кабелів гнучких КГНВ виконана з полівінілхлоридного пластикату ПВХ, для ізоляції КГНВнг використовують полівінілхлоридний пластикат зі зниженою горючістю, а для ізоляції КГНВнгLS використовується полівінілхлоридний пластикат зі зниженою горючістю та зі зниженим димогазовиделеніем.

Технічні характеристики КГНВ:

Електричне опір струмопровідних жил постійному струму, перелічене на 1 км довжини кабелю і температуру 20 °С повинна відповідати:

- при прийманні і постачанні ГОСТ 22483-77;

- на період експлуатації і зберігання не більше 110 % від нормованої при прийманні і постачанні.

Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, должно быть не менее:

- при приемке и поставке – 50 МОм;

- на период эксплуатации и хранения –0,05 МОм.

Кабель гибкий медный КГНВ выдерживает испытательное переменное напряжение номинальной частоты 50 Гц в течение 5 мин:

- 2,5 кВ – при приемке и поставке для многожильных кабелей без погружения в воду, а для одножильных – с погружением в воду;

- 1,5 кВ – на период эксплуатации и хранения.

Кабель гибкий КГНВ стойкие к распространению пламени в условиях одиночной прокладки.

Кабель гнучкий КГНВнг, КГНВнгLS стійкі до поширення полум'я в умовах прокладки в пучках (ДСТУ 4237-3-22, категорія А).

Кабель КГНВ стійкий до впливу ультрафіолету (сонячного випромінювання).

Кабель КГНВ стійкий до дії мастил і дизельного палива.

Будівельна довжина кабелю КГНВ з номінальним перерізом основних жил до 35 мм2 включно повинна бути не менше 150 м кабелю з номінальним перерізом основних жил 50 мм2 і вище – не менше 125 м.

Тривало допустима температура нагріву жив 70 °С.

Розтягуючі зусилля на кабель гнучкий КГНВ повинно бути не більше 19,6 Н (2 кгс) на 1 мм2 сумарного перетину всіх жив.

Радіус вигину кабелів КГНВ при монтажі і експлуатації не менше 8 діаметрів кабелю.

Допустимі струмові навантаження кабелю КГНВ

Номінальний переріз жил, мм

Допустимі струмові навантаження кабелів, А

Одножильних

Двожильних

Трьохжильних

Четырехжильных

1

22

19

15

14

1,5

32

27

24

22

2,5

43

36

31

29

4

56

47

40

37

6

70

59

52

48

10

94

79

69

64

16

124

104

90

84

25

163

137

118

110

Конструктивні дані

Число жил і перетин, мм

Номінальна напруга, кВ

Номінальний зовнішній діаметр кабелю, мм

Розрахункова маса 1км. Кабелю, кг

КГНВ 1х10

0,66

5,1

36

КГНВ 1х1,5

0,66

5,3

41,4

КГНВ 1х2,5

0,66

5,8

54,1

КГНВ 1х4

0,66

6,4

73,5

КГНВ 1х6

0,66

7,0

96,4

КГНВ 1х10

0,66

10,2

181

КГНВ 1х16

0,66

11,1

244

КГНВ 1х25

0,66

13,4

360

КГНВ 1х35

0,66

14,2

458

КГНВ 1х50

0,66

17,4

644

КГНВ 1х70

0,66

19,2

861

Характеристики
Основні
ВиробникБердянський кабельний завод
Країна виробникУкраїна
Тип дротуСиловий
УпаковкаБухта
Конструкція кабелюГнучка
Інформація для замовлення
  • Ціна: 120 ₴/м
