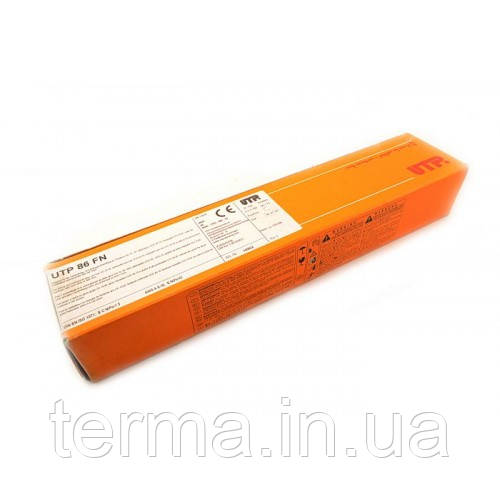

Електрод для зварювання чавуну UTP 86 FN (Böhler) Ø2,5 мм (уп.4,5 кг)

12 320 грн/упаковка

В наявності
Електрод для зварювання чавуну UTP 86 FN (Böhler) Ø2,5 мм (уп.4,5 кг)
Електрод для зварювання чавуну UTP 86 FN (Böhler) Ø2,5 мм (уп.4,5 кг)
12 320 грн/упаковка
В наявності
  • +380 (67) 004-05-81 +380 (67) 004-05-81
  • +380 (67) 694-05-81
  • +380 (50) 324-05-81
  • +380 (67) 004-05-81 +380 (67) 004-05-81
  • +380 (67) 694-05-81
  • +380 (50) 324-05-81

Електрод UTP 86 FN

Діаметр: 2,5 мм

Вага пачки: 4,5 кг

Кількість електродів в пачці: шт

ХАРАКТЕРИСТИКИ:

  • Основне покриття

  • Ферро-нікелевий електрод з біметалічним серцевиною для холодного зварювання чавуну.

  • Високі механічні властивості

Ферро-нікелевий електрод з біметалічним серцевиною для холодного зварювання чавуну.

Хімічний склад наплавленого металу, %

C

Fe

Ni

1.2

45.0

основа

ОПИС

Ферро-нікелевий електрод з біметалічним серцевиною для холодного зварювання чавуну.

UTP 86 FN використовується для зварювання і наплавлення наступних видів чавуну:

- пластинчастий сірий чавун GG 10 ― GG 40 ( СЧ 10 ― СЧ 40 )

- високоміцний ( з шаровим графітом ) GGG 40 ― GGG 70 ( ВЧ 42-12 ― ВЧ 70-2 )

- ковкий чавун GTS 35 ― GTS 65,

а також для зварювання цих матеріалів з іншими, або для сталей з литими сталями.

Універсальне застосування при восстановленни, конструкційної і виробничої зварювання.Електрод UTP 86 FN має виняткові зварювальні характеристики для чавунів, має стабільну дугою і забезпечує рівну структуру шва, що виключає підрізи.Особливо хороший при виготовленні кутових швів, якщо потрібно забезпечити гладку поверхню шва, наприклад при зварюванні чавуна (GGG) фланців або їх поєднанні з чавунними (GGG) трубами. Покритий біметалічний сердечник забезпечує високу струмопровідність і виняткову продуктивність. Наплавлений метал трещиностоек і легко піддається обробці.

МЕХАНІЧНІ ВЛАСТИВОСТІ

Межа

плинності

N/mm2

Вр.сопр.

розр.

N/mm2

Відносить.

удл.

Твердість



НВ

> 340

>500

> 18

~220

Схвалення: Deutsche Bundesbahn, DVS.

ТЕХНОЛОГІЯ ЗВАРЮВАННЯ

UTP 86 FN краще використовувати при зварюванні на постійному струмі прямої полярності або на змінному струмі.При зварюванні на постійному струмі прямої полярності досягається глибоке проварювання, яке переважно при зварюванні кутових швів. Зварювання в різних просторових положеннях краще робити на змінному струмі. Зона зварювання повинна бути попередньо широко очищена, електрод тримати вертикально, зберігати коротку дугу, висока швидкість зварювання. Підтримувати проміжну температуру 80 про С.

У разі зварювання старих замаслених чавунів, перший шар по чавуну рекомендується виконувати електродами UTP 8. При зварюванні чавунів схильних до утворення тріщин. необхідно провести проковку шва для зняття внутрішніх напружень. Проковування секачем не допускається. За один прохід рекомендується наносити шов довжиною не більше 10 діаметрів серцевини.

Використовувати тільки сухі електроди.

РЕЖИМ ЗВАРЮВАННЯ

Постійний струм;

/ L мм

Струм, А

Положення зварювання

полярність

2,5/300

65-90

Нижня +

пряма

3,2/350

90-110

Кутові, таврові шви +

електрод ( - )

4,0/400

100-130

Вертикальне, знизу вгору +

або ~ струм





Горизонт. на верт. плоск. +

DC- / AC





Стельове +







Вертикальне, зверху вниз -



ПРОЦЕСС ХОЛОДНОЙ СВАРКИ ЧУГУНОВ



Процесс включает в себя:

-оброблення тріщин за допомогою електрода FOX NUT

-заповнення тріщини за допомогою електрода UTP 86 FN

З допомогою електрода FOX NUT швидко видаляються небажані забруднення і мастило з чавуну, що суттєво зменшує ризик утворення пір і підрізування зварного шва.

Зварювання електродом UTP 86 FN здійснюється без попереднього підігріву. Сердечник електрода складається на 55 % з нікелю, що дозволяє легко проводити подальшу механічну обробку зварного шва. Міцне з'єднання з металом основи забезпечується навіть на старих забруднених чавунах.



Процедура применения.

До начала работы на конкретных деталях мы рекомендуем провести пробную сварку. Достигаемые результаты зависят от различных параметров, таких как состав и структура металла основы, условий работы детали.



Разделка.

Електрод FOX NUT. Оброблення проводиться на 2/3 товщини стінки.

1. Обозначьте трещины с помощью мела.

2. Установите соответствующий сварочный ток.

3. Підпал електрода проводите під кутом 45про до поверхні деталі. Після запалювання дуги проведіть оброблення тріщини при положенні електрода до поверхні деталі під кутом не більше 20про. При цьому необхідно швидко просувати електрод вперед короткими поштовхами. У вертикальному напрямку оброблення проводиться за напрямом вертикально вниз за аналогічною технологією. Видаляється метал може повердить розташовані поруч предмети. Прийміть необхідні заходи обережності.



4. Разделка завершается на 2-4 см после конца трещины, путем формирования плавного схода разделки, для получения хорошего сцепления наплавленного металла с металлом основы.

5. Очистите зону сварки с помощью секача и металлической щетки, снимите острые кромки с помощью ручной шлифмашинки.

Заполнение трещины.

Дана операція проводиться електродом UTP 86 FN

1. Установите рекомендуемый сварочный ток.

2. Заполните выборку с одного из краев, как показано на рисунке, от края до начала трещины-сегмент 1. Длина сегмента на каждом этапе сварки 2-3 см. Электрод дожен находится в положении близком вертикальному, длину дуги поддерживайте равной диаметру электрода. Если разделка глубокая, то целесообразно вначале использовать электрод меньшего диаметра для заполнения дна разделки. Это же относится и к тонкостенным деталям, например блокам цилиндров.

3. В процессе остывания сварного шва произведите его проковку в направлении сварки с помощью закругленного молотка быстрыми легкими ударами.

4. Заполните сегмент 2 ( так же за один проход) и проведите его проковку в процессе охлаждения.

5. Заполните сегмент 3 только тогда, когда сегмент 1 остынет до температуры доступной для касания рукой. Проведіть проковку так само як описано вище.

Проковка шва необходима для уменьшения напряжений, вызванных усадкой наплавленного металла в процессе охлаждения. Чугун, имеющий практически нулевое удлинение не в состоянии компенсировать эти напряжения. Проковка деформирует сварочный шов и предотвращает образование трещин. Форма острия молотка имеет важное значение. Оно должно быть закругленным и без острых углов, что обеспечивает гладкую форму сварного шва без зазубрин. НЕ РОБІТЬ ПРОКОВКУ СЕКАЧЕМ

56 шт в 1 кг

Характеристики
Основні
Виробник Böhler
Країна виробник Німеччина
Діаметр електрода 2.5 мм
Тип електрода Металевий
Тип металевого електрода Плавильні
Специфікації
  • Ціна: 12 320 грн/упаковка
