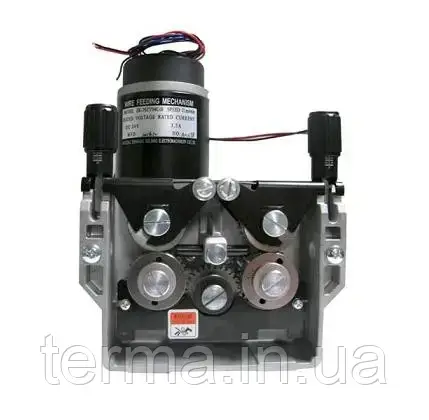

Механізм подачі дроту SSJ-11
-
Механізм подачі дроту
-
Для роботи з усіми видами дроту - сталевим, алюмінієвим, порошковим
-
Потужність двигуна 80 Вт
Механізм подачі - частина установки для напівавтоматичного зварювання, яка забезпечує подачу дроту до зварювальної зони. Механізм монтується в корпус зварювального джерела або ж в окремий корпус. Основа механізму - електричний двигун постійного струму, який через редуктор рухає ролики. Рухаючись крізь ролики, дріт випрямляється і рихтується. Притискний ролик змонтований на підпружиненій відкидній рамці яка створює зусилля, необхідне для правки дроту. Складові механізму зібрані на міцному литому корпусі. для кріплення на корпусі пристрою передбачені отвори. Як джерело живлення використовується зварювальний апарат або ж трансформатор.
SSJ-11 - це механізм подачі штовхаючого типу, обладнаний двома роликами: два для притискання і два для подачі. Під час монтажу враховуйте габарити пристрою, а також міжосьову відстань для кріплення болтів (80 мм) і відстань між нижньою полицею площадки механізму і направляючою втулкою (75 мм).
На SSJ-11 встановлюються ролики 37х19х12 з кріпленням під шпонку, в залежності від матеріалу дроту, який використовується, підбирається тип канавки ролика: V-подібна канавка для сталей і U-подібна для м'яких матеріалів (алюміній і його сплави). Під час монтажу механізму зверніть увагу на величину зусилля притискання приводного ролика, якщо воно буде недостатнім, то дріт буде проковзувати, а при надмірному зусиллі - деформуватися і рухатися поривами. Обидва варіанти призводять до порушення процесу зварювання і появі дефектів зварного шва.
\
Характеристики
Двигун | DC (постійний), 24В, 3.5А |
Потужність двигуна | 80 Вт |
Кількість роликів | 4 |
Діаметр зварювального дроту | 0.8/1.0/1.2/1.6 мм |
Швидкість подачі дроту | 2.5 - 21 мм/хв. |
Міжосьова відстань для кріплення | 80 мм |
Габаритні розміри (Д х Ш х В) | 230 x 160 x 215 мм |
Вага | 3.5 кг |
Основні атрибути | |
---|---|
Країна виробник | Китай |
Користувацькі характеристики | |
Габаритні розміри | 230 x 160 x 215 |
Максимальний діаметр зварювального дроту | 1.6 мм |
- Ціна: 5 500 ₴
